Глубокий Паз шарикоподшипники являются одними из наиболее широко используемых подшипников качения в Промышленное оборудование. Их простой дизайн-состоящий из внутреннего кольца, Внешнее кольцо, клетка и набор шариков-позволяют им вместить оба Радиальные и осевые нагрузки с относительно низким трением. Однако, поскольку промышленное оборудование становится быстрее, умнее и более Специализированные подшипники стандартного каталога часто не соответствуют требовательным ТребованияВысокая скорость работы, суровые условия, компактность Конструкции или увеличенный срок службы. Вот гдеПодгонянный средний размер глубокие шаровые подшипники паза Вступают в игру.

Подгонянный Подшипники, также известные какНестандартные подшипники., Подшипники, которые не Соответствовать спецификациям или размерам национальных или Международные стандарты. Вместо того, чтобы выбирать из фиксированного каталога, инженеры работают напрямую СПроизводители подшипников для разработки решений с учетом конкретных Приложения, операционные среды и ожидаемые показатели производительности.

Этот Статья исследуетКак подгонять среднего размера глубокие шаровые подшипники паза Работа-От их основных принципов работы до инженерных Параметры, которые могут быть изменены для достижения оптимальной производительности.

Основной принцип работы радиальные шарикоподшипники

Прежде чем понять настройку, важно понять, какСтандартный глубокий шаровой подшипник пазаРаботает.

Базовая конструкция и эксплуатация

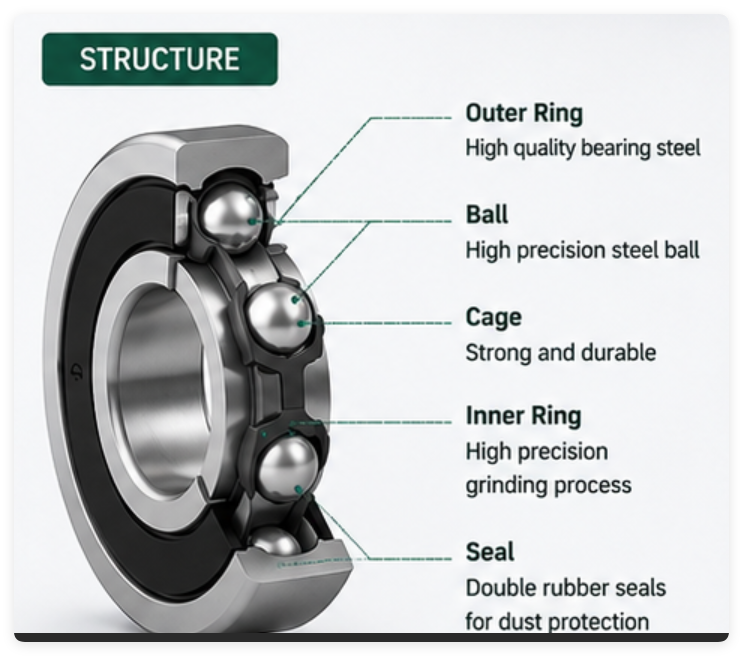

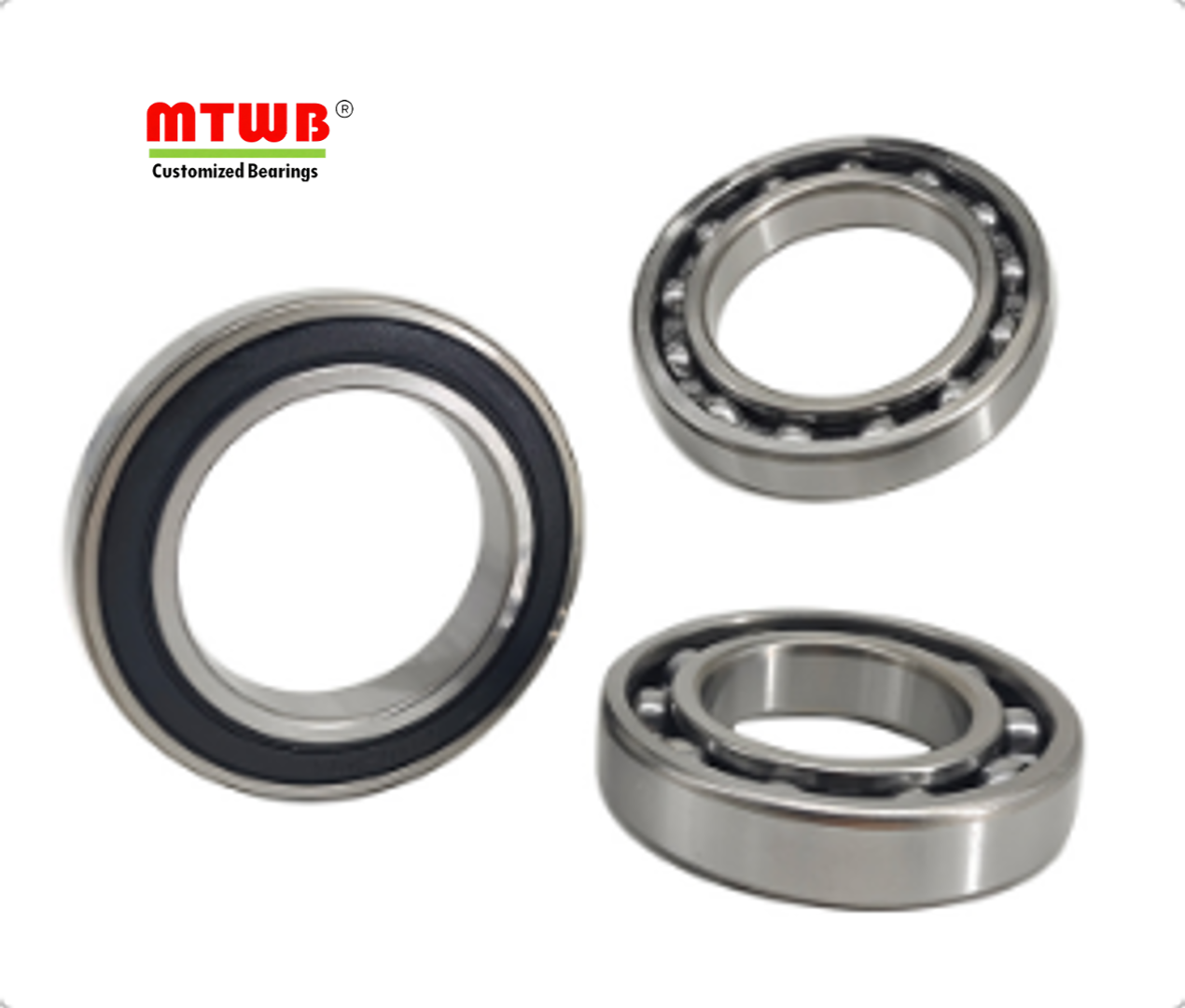

Радиальный шарикоподшипник состоит из четырех основных компонентов:

• Внутреннее кольцо-Устанавливается на вращающийся вал

• Наружное кольцо-Размещен в корпусе подшипника

• Шарики (элементы качения)-Расположен между внутренним и внешним кольцами

• Клетка (фиксатор)-Поддерживает равномерное расстояние между шариками

Когда подшипник вращается, шарики катятся по канавкам дорожки качения-утопленным круговым дугам как на внутреннем, так и на внешнем кольцах. Канавки расевай имеют немножко более большой радиус чем шарики, Создание точек соприкосновения, позволяющих прокатное движение с минимальным скольжением Трение. Этот подвижный контакт-это то, что делает глубокий Шарикоподшипники с канавкой чрезвычайно эффективны: трение качения Значительно ниже трения скольжения, что обеспечивает высокое вращение Скорости и энергоэффективности.

Передача нагрузки

В Глубокий шаровой подшипник паза, нагрузки переданы от вала Через внутреннее кольцо к шарикам, а затем к внешнему кольцу и Жилье. Глубокие канавки дорожки качения позволяют подшипнику вместить:

• Радиальные нагрузки-Перпендикулярно оси вала

• Осевые нагрузки-Параллельно оси вала (в обоих направлениях)

• Комбинированные грузы-Смесь радиальных и осевых сил

Глубина пазов расевай что отличает глубокий шарик паза Подшипники от неглубоких вариантов паза-более глубокие пазы включают более высокое осевое Емкость нагрузки пока поддерживающ возможность радиальной нагрузки.

Подгонянный против стандартных глубоких шаровых подшипников паза

Что делает подшипник «индивидуальным»?

А Подгонянный глубокий шаровой подшипник паза среднего размера проектирован от С нуля для удовлетворения конкретных требований приложенияВместо того чтобы быть Выбирается из стандартного каталога продукции. Это включает изменение одного или нескольких из следующих параметров:

1. Внутренняя геометрия

Внутренняя геометрия подшипника напрямую влияет на его несущую способность, Скоростная способность, характеристики трения и срок службы. Ключ Геометрические параметры, которые можно настроить, включают:

Кривизна и оскуляция дорожек качения

Канавка дорожки качения имеет форму утопленной дуги окружности с радиусом немного большим диаметра шара. Степень соответствия между мячом и дорожкой качения-известна как Оскуляции-влияет на распределение контактных напряжений. Путем оптимизации Кривизна дорожки качения, инженеры могут:

• Уменьшите стресс контакта для более высокой емкости нагрузки

• Минимизируйте трение для более высокой скорости работы

• Улучшение образования смазочной пленки

Дизайн плеча и соотношение диаметра мяча

Патент Исследования показали, что оптимизация отношений между внутренним кольцом Диаметры заплечиков и диаметр шара позволяют использовать модифицированную глубокую канавку Шарикоподшипник надежно выдерживает большие осевые нагрузки с одной стороны, а Обеспечение простоты производства и стабильности работы. Соотношение диаметра плеча к шару можно регулировать в пределах диапазона Как 0,05-0,15 в зависимости от специфических требований к нагрузки Применение.

Внутренняя ширина кольца против наружной ширины кольца

В Некоторые приложения, внутренняя ширина кольца (IRW) и наружная ширина кольца (ORW) может быть настроен иначе, чем стандартные спецификации. Для Например, в некоторых дифференциальных приложениях, требующих прокладки между Наружное кольцо подшипника и связанная с ним конструкция, ширина наружного кольца Возможно, потребуется уменьшить. Связь между IRW и ORW может быть Подгонянный так, что либо внутреннее кольцо выступает немножко относительно Внешнее кольцо (IRW − ORW ≥ 1 мм) или утоплено относительно него (ORW − IRW ≥ 1 мм).

Мяч дополнения и размер

Количество и размер шаров напрямую определяют грузоподъемность. Стандарт Глубокие подшипники паза часто ограничены в количестве шариков которые могут Быть установленным-обычно ограничено примерно 50% от теоретического полного Дополняют. Индивидуальные проекты могут оптимизировать количество и диаметр мячей в пределах Доступный конверт для максимальной грузоподъемности при сохранении надлежащего Функция клетки.

2. Материалы

Материал Выбор является еще одним важным аспектом настройки. Пока Стандартные подшипники типично используют подгонянную сталь подшипника ГКр 15, Решения могут использовать:

• Мартенситные нержавеющие стали-Для коррозионной устойчивости

• Керамические материалы (нитрид кремния и др.)-Для высокоскоростных, высокотемпературных или электроизоляционных применений

• Гибридные конструкции-Керамические шарики со стальными кольцами

• Специальные сплавы-Для экстремальных температур или агрессивных сред




MTWB, Например, предлагает подшипники с керамическими шариками и расширенными Системы смазки для обеспечения надежной работы при высоком вращении Скорости.Полностью керамические подшипникиИ гибридные керамические подшипники доступны для Применения требуя электрической изоляции или деятельности в корросиве Окружающей среды.

3. Системы смазки

Выбор смазки-и способ ее доставки-может быть настроен в соответствии с конкретными условиями эксплуатации. Варианты включают:

• Стандартная консистентная смазка

• Масляная смазка с индивидуальным переносом

• Сухая смазка для окружающей среды вакуума или чистой комнаты

• Обслуживание-свободные системы смазки

MTWB Разрабатывает запатентованные решения для подшипников, не требующий обслуживания, и предлагает Индивидуальные рекомендации по смазке на основе фактических рабочих Условия.

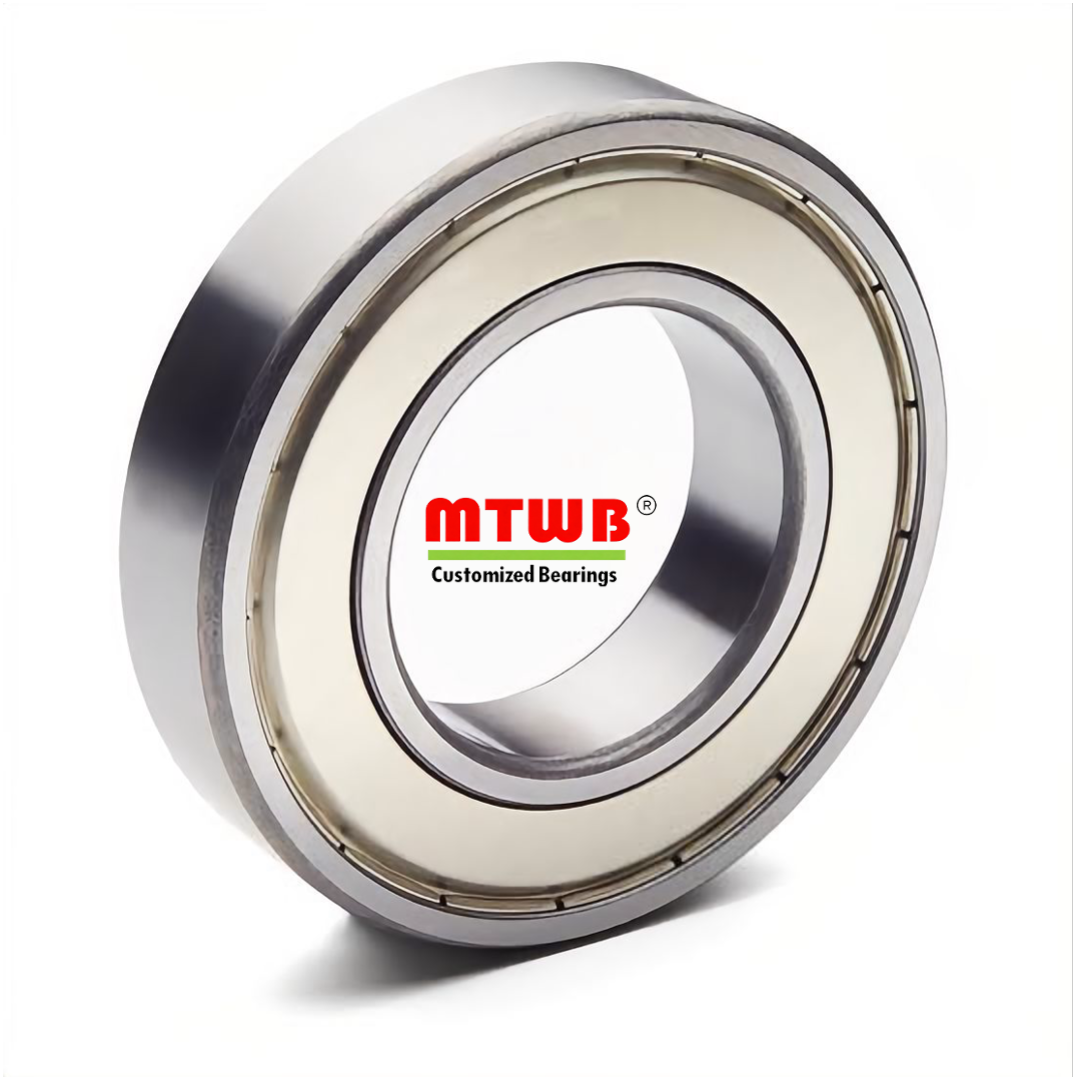

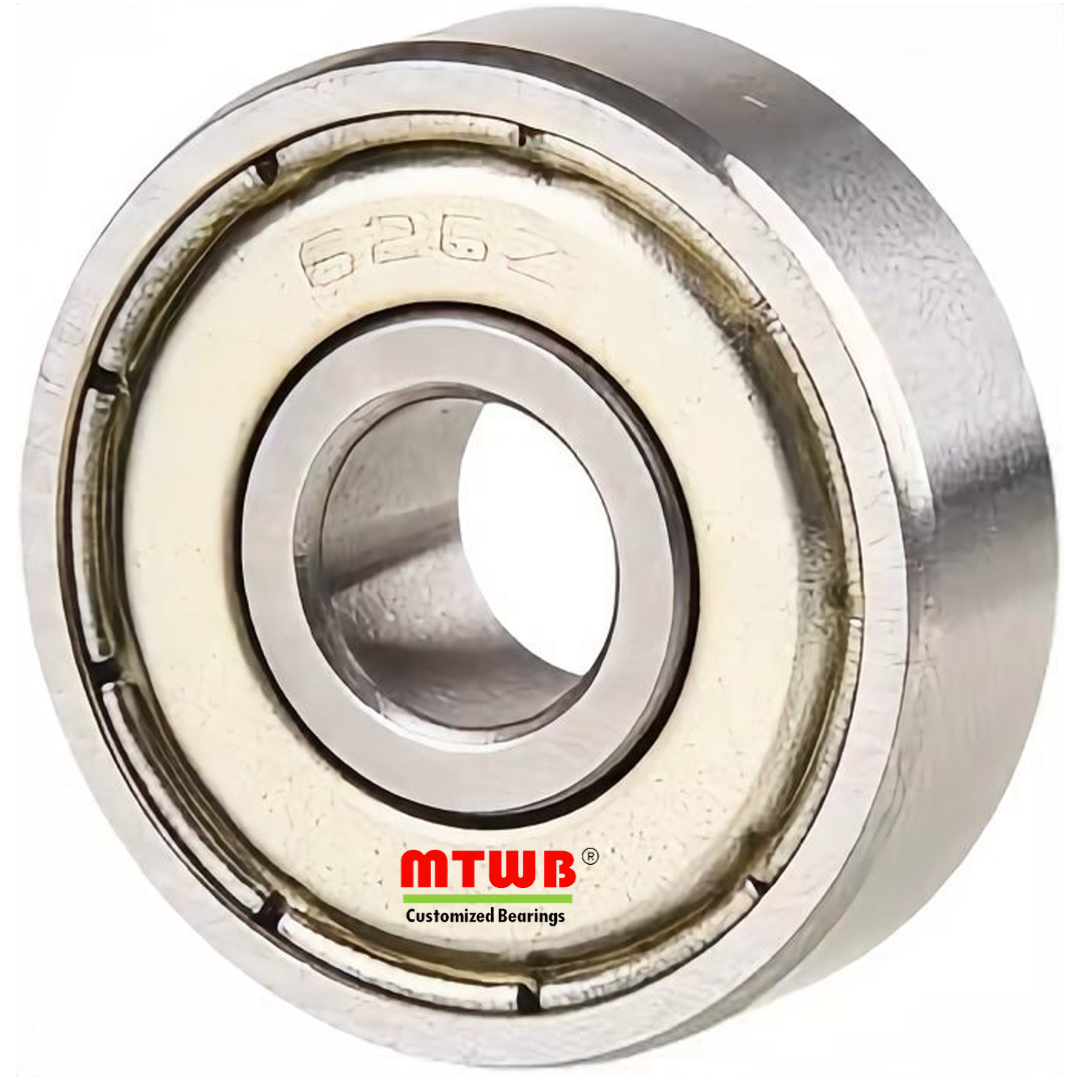

4. Герметизация и экранирование

Уплотнение Конфигурации могут быть настроены для защиты подшипников от загрязнения В суровых условиях или для минимизации трения на чистой, высокой скорости Применения. Геометрия уплотнения, материал и конструкция контактов все влияют Как уровень защиты, так и вращательный момент.

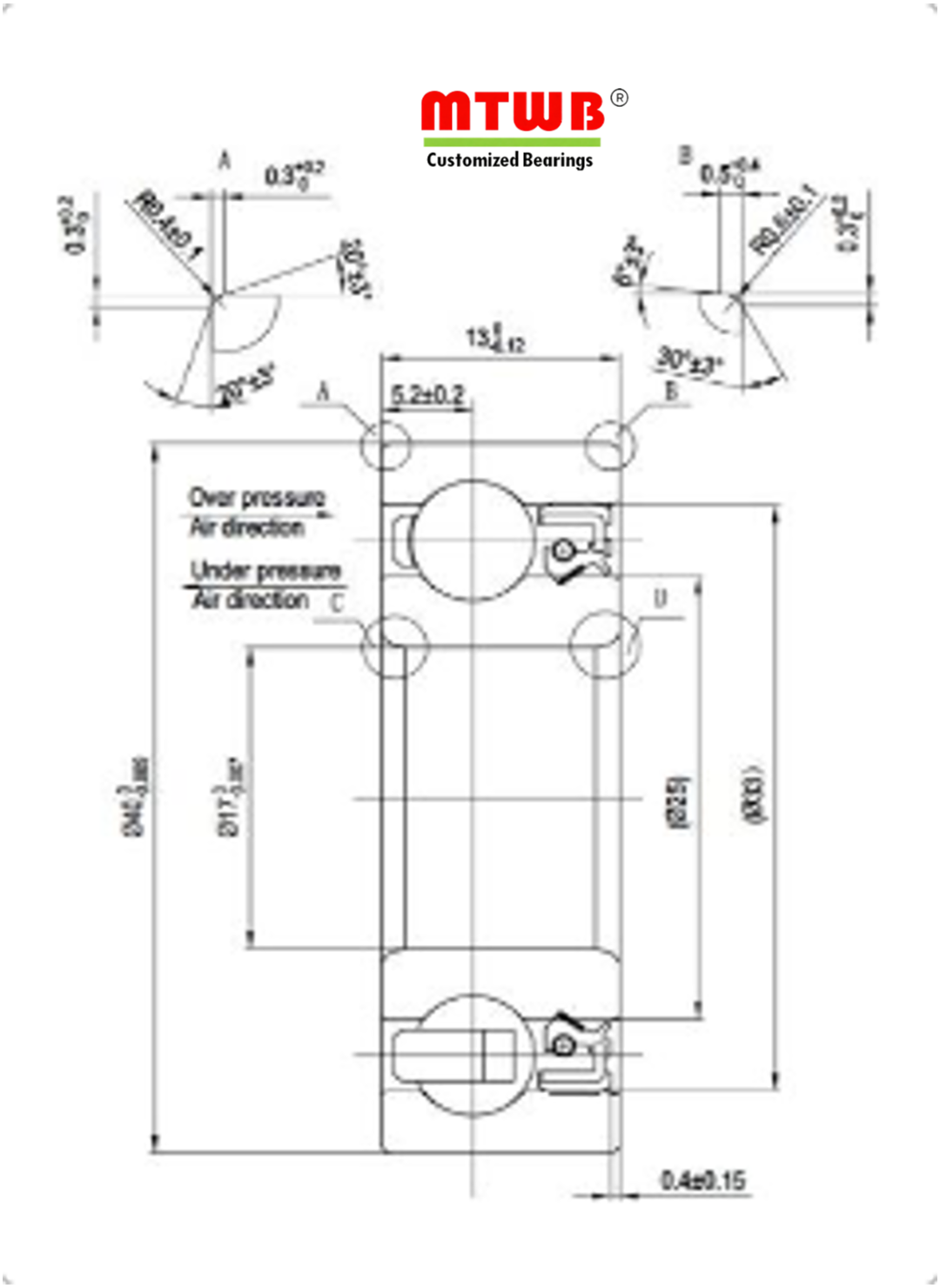

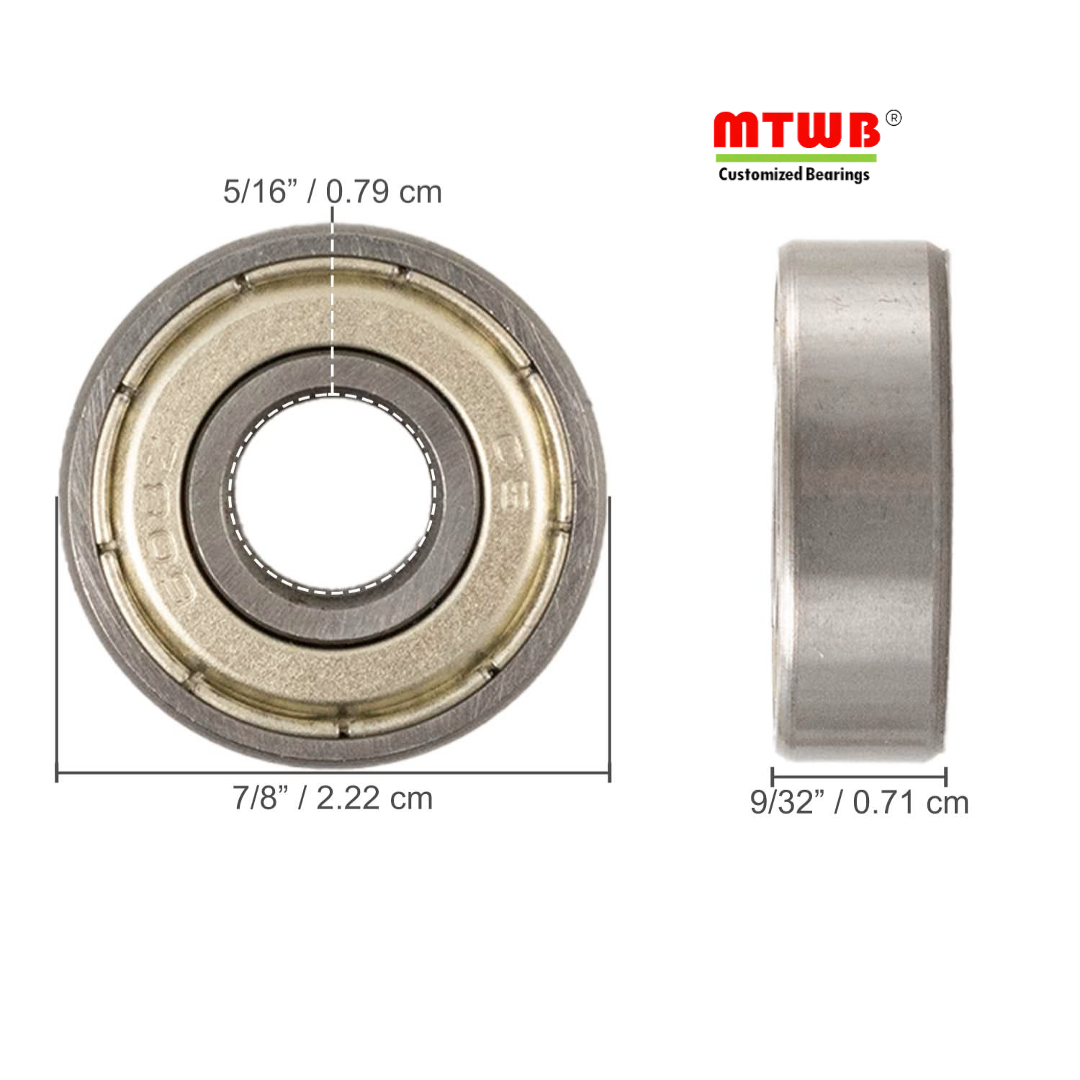

5. Габаритные характеристики

Для глубоких шарикоподшипников паза среднего размера, габаритное изготовление на заказ может включать:

• Не-стандартные диаметры отверстия

• Не-стандартные внешние диаметры

• Измененная ширина

• Специальные конфигурации фланцев

• Пользовательские монтажные интерфейсы

MTWBПредлагает подшипники специальных размеров от миниатюрных (внутренний диаметр 0,6 мм) до средних и больших размеров.

Когда вы должны использовать подгонянный глубокий шаровой подшипник паза?

1. Стандартные размеры подшипника не подходят

2. Требуется более высокая нагрузка в том же конверте.

3. Высокая скорость работы

4. Экстремальная температура

5. Специальные требования смазки

6. Требования к электрической изоляции

7. Коррозионная среда

8. Необычный интерфейс вала или корпуса

9. Низкие требования шума

10. OEM-оборудование требует запатентованной конструкции подшипника

Если стандартный каталожный подшипник соответствует требованиям приложения, настройка может не потребоваться.Индивидуальная конструкция подшипников становится ценной, когда стандартные продукты не могут удовлетворить требования к габаритам, производительности, окружающей среде или жизненному циклу.

Процесс настройки: от концепции до производства

Настройка Радиальный шарикоподшипник среднего размера-это не простой каталог Выбор-это инженерно-управляемый процесс, который требует Сотрудничество между заказчиком и производителем подшипников.

Шаг 1: Анализ приложения

Каждый Проект по кастомизации начинается с понимания фактического клиента Условия работы, а не просто рекомендовать существующий подшипник Модель. Инженеры оценивают:

• Рабочие скорости и рабочий цикл

• Величины и направления нагрузки (радиальные, осевые или комбинированные)

• Температурные диапазоны (как окружающие, так и рабочие)

• Условия окружающей среды (влажность, химические вещества, твердые частицы)

• Ограничения пространства и монтажные интерфейсы

• Требуемый срок службы и целевые показатели надежности

• Наличие смазки и графики технического обслуживания

Шаг 2: Инженерное проектирование и оптимизация

Основываясь на анализе приложений, инженеры разрабатывают индивидуальную конструкцию подшипников. Это предполагает:

• Технический обзор чертежей

• Анализ инженерной осуществимости

• Оптимизация конструкции подшипников

• Выбор материала

• Рекомендации смазки

Процесс проектирования является итеративным-инженеры могут предложить несколько вариантов проектирования Вариантов и работы с заказчиком по уточнению параметров до Оптимальное решение уже достигнуто.

Шаг 3: Производство прототипов

Однажды Дизайн завершен, прототип изготовлен для валидации. Это позволяет клиентам испытать подшипник в их фактическом оборудовании Перед совершением к полному производству.

Шаг 4: Проверка образца

Прототипы проходят тщательное тестирование для проверки производительности по спецификациям. Это может включать:

• Проверка размерной точности

• Измерения точности вращения

• Испытание шума и вибрации

• Проверка емкости нагрузки

• Испытание жизни в моделируемых условиях эксплуатации

Шаг 5: Производство Ramp-Up

После Успешная проверка, масштабы продукции от небольшой партии к массе Производство, с непрерывным улучшением качества на протяжении.

Как настройка улучшает производительность подшипников

Более высокая грузоподъемность без изменения конверта

Один Из наиболее значительных преимуществ настройки является достижение более высокого Грузоподъемность в той же размерной оболочке. Путем оптимизации кольца Геометрия, свертывая размер элемента, и внутренние зазоры, инженеры могут Увеличение номинальной динамической нагрузки на 30% и более по сравнению со стандартным Каталожные подшипники тех же наружных размеров. Это особенно ценно, когда перепроектирование оборудования непрактично или дорого.

Снижение трения и потребления энергии

Индивидуальные подшипники могут быть оптимизированы для снижения трения, что способствует энергоэффективности. Это достигается посредством:

• Оптимизированная внутренняя геометрия

• Использование пластиковых клеток

• Выбор идеальной смазки

• Усовершенствованная геометрия уплотнения

• Улучшенная отделка поверхности на дорожках качения

Гладкие, тщательно обработанные поверхности дорожек качения оказывают значительное влияние на снижение внутреннего трения..

Увеличенный срок службы в требовательных средах

Для Оборудование, работающее в сложных условиях-высоких температурах, Агрессивные атмосферы, вакуумные среды или тяжелые Загрязнение-подгонянные подшипники могут быть проектированы с соотвествующими Материалы, уплотнения и смазка значительно продлевают срок службы.

Повышенная точность и снижение шума

В Приложения, требующие исключительной вращательной точности и низкой Шум-например, медицинские устройства, робототехника и точность Инструменты-индивидуальные подшипники могут быть изготовлены с более плотным Допуски и оптимизированная отделка дорожки качения.

Подход MTWB к заказной среднего размера радиальные шарикоподшипники

MTWB (Mighty Way Industrial Limited)-поставщик подшипников из Гонконга. Специализируется на точности миниатюрные шаровые подшипники, глубокий шаровой паз Подшипники, и изготовленные на заказ решения подшипника ОЭМ. Обладая более чем 18-летним производственным опытом и поддержкой более чем100 клиентов OEM,MTWBИмеет обширный опыт в Разработка нестандартных подшипников.

Инженерные возможности

MTWBРазрабатывает индивидуальные подшипники с использованием:

• Прецизионное шлифование-Для превосходной отделки поверхности и точности размеров

• Оптимизированная геометрия дорожки качения-Максимизировать грузоподъемность и минимизировать трение

• Высокая-класс подшипниковой стали-Для прочности и сопротивления усталости

• Варианты керамических шариков-Для высокоскоростных и электроизоляционных применений

• Передовые системы смазки-Для надежной работы в разных условиях эксплуатации

Портфолио настройки

MTWBПредлагает широкий диапазон подгонянных решений подшипника, включая:

• Специальный Размерные подшипники (радиальные шарикоподшипники, цилиндрические роликовые Подшипники, конические роликоподшипники, радиально-упорные шарикоподшипники)

• Супер точность миниатюрные подшипники

• Очень низкий уровень шума малые глубокие шаровые подшипники паза

• Высокоскоростные миниатюрные подшипники

• Подшипники высокой температуры (до 350 ° C)

• Подшипники сверхнизкой температуры (до-250 ° C)

• Полный шарик или цилиндрические подшипники ролика

• Подшипники нержавеющей стали

• Сплавные подшипники

• Дополнительные сверхмощные подшипники

• Не требующий обслуживания подшипники (запатентованные)

• Керамические подшипники

• Сельскохозяйственные подшипники

Модель обслуживания от конца к концу

MTWBПодгонянная модель подшипника & обслуживаний позволяет клиенты двинуть Эффективно от технической консультации и оценки чертежа до Разработка прототипов, производство, контроль качества и по всему миру Доставка. Компания управляет несколькими производственными мощностями в Китае и Имеет 51 активный патент, 10 из которых являются инновационными продуктами.

Заключение

Подгонянный Радиальные шарикоподшипники среднего размераПредставляют собой сложный Инженерное решение, которое выходит далеко за рамки простого выбора подшипника Из каталога. Путем изменять внутреннюю геометрию, материалы, смазку Системы, уплотнения, и размерные спецификации, инженеры могут создать Подшипники, которые точно оптимизированы для конкретных Применения-обеспечивая более высокую грузоподъемность, более низкое трение, расширенное Срок службы и повышенная надежность.

Принцип деятельности остается укорененным в фундаментальном контакте завальцовки Между шариками и расевайс, но каждым аспектом этого контакта-от Кривизна дорожки качения до геометрии плеча к поверхности Отделка-может быть адаптирована для удовлетворения уникальных требований приложения. Как Отрасли продолжают настаивать на более высоких скоростях, большей точности и Более требовательные условия эксплуатации, роль индивидуальных подшипников Значение будет только возрастать.

ДляОЕМПроизводители и дизайнеры оборудования сталкиваются с проблемами, Стандартные подшипники не подходят, в партнерстве с опытным Индивидуальный поставщик подшипников, напримерMTWBПредлагает путь к решениям, которые Разработаны для производительности, а не просто выбраны из каталога.

В: Что такое индивидуальный радиальный шарикоподшипник среднего размера?

Подшипник, адаптированный для удовлетворения конкретных требований, которые не могут быть удовлетворены стандартными каталогами.

К: Что можно подгонять в глубоком шарикоподшипнике паза?

Размеры, внутренний зазор, геометрия дорожки качения, размер/количество мячей, клетка, материал, смазка, уплотнения/экраны и монтажные интерфейсы.

В: Подходят ли индивидуальные радиальные шарикоподшипники для высокоскоростных применений?

Да. Их можно оптимизировать с помощью правильной внутренней геометрии, материалов, конструкции клетки, смазки и точности.

К: Как я могу определить подгонянный глубокий шаровой подшипник паза?

Обеспечьте размеры вала/снабжения жилищем, нагрузки, скорость, температуру, смазку, окружающую среду, срок службы, пределы космоса, и потребности установки.

К: Подгонянные подшипники дороже чем стандартные подшипники?

Стоимость единицы, как правило, выше из-за проектирования, оснастки и проверки. Однако повышение производительности и надежности может компенсировать это на системном уровне.

В: Сколько времени требуется для разработки индивидуального подшипника?

Он зависит от сложности, оснастки, прототипов, тестирования и объема. Процесс обычно включает в себя анализ, проектирование, прототипирование, проверку и утверждение производства.
